รายละเอียดสินค้า:
|
| วัสดุของขดลวด: | เครื่องตัดเหล็กม้วนและตัดตามความยาว | ความหนาของแถบ: | 0.3 ~ 3mm |
|---|---|---|---|
| ความกว้างของแถบ: | 300 ~ 1600 มม | น้ำหนัก Max.coil:: | 15000Kg |
| แรงดันไฟฟ้า:: | 380V 50Hz 3 เฟส | รับประกันคุณภาพ: | หนึ่งปี |
| แสงสูง: | 3x1600mm แผ่นตัดความยาวเส้น,0.3-3mm แผ่นตัดเป็นเส้นยาว,CR เหล็กชุบสังกะสีเครื่อง CTL |
||
1. คำอธิบายสินค้า:

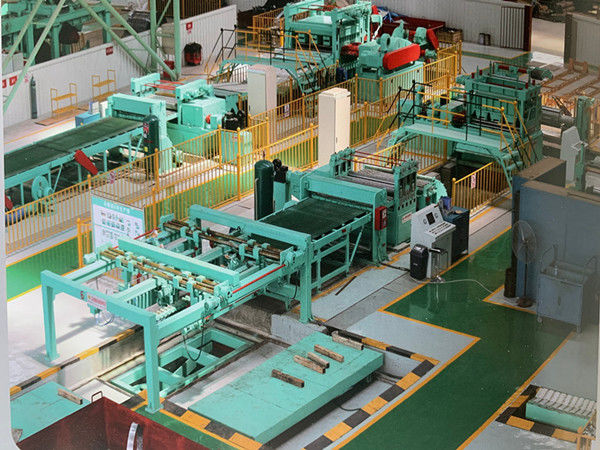

เส้นวางซ้อนแรงเฉือนแบบโรตารี่อัตโนมัติ ความหนาปานกลางและหนา ตัดเป็นแนวยาวด้วยความเร็วคงที่ ขอบไม่มีเสี้ยน
2. บทนำ:
เส้นตัดตามความยาวแผ่นหนาตรงกลางสามารถตอบสนองความต้องการของลูกค้าด้วยความเร็วสูงสุด 40 เมตร/นาที โดยการคลายและปรับระดับแถบขดลวด แล้วตัดแถบเรียบที่ปรับระดับตามความยาวของแผ่น
สาย CTL ของขดลวดนี้เหมาะอย่างยิ่งสำหรับ CR, HR เหล็กคาร์บอนม้วน, GI, แผ่นเหล็ก PPGI
เส้นตัดตามความยาวแผ่น (เส้น CTL ของขดลวด) มีเครื่องปรับระดับหนึ่งเครื่องที่ขับเคลื่อนด้วยมอเตอร์ DC หรือ AC และการตรึงความยาวโดยใช้ตัวเข้ารหัส รูปแบบการตัดเป็นแบบหยุดเฉือน
เส้นตัดความยาวแผ่นตรงกลางหนาพอดีกับขดลวดเหล็กที่มีความหนา: (1~6mm, 2~8mm, 3-10mm) และความกว้างที่เปลี่ยนแปลงได้ และความยาวของแผ่นสำเร็จรูปขึ้นอยู่กับความต้องการในทางปฏิบัติของลูกค้า
3. ข้อดีและลักษณะของสาย CTL ของขดลวดนี้:
1. ความแม่นยำสูง
ความเร็วของสายสามารถสูงถึง 30 ม./นาที เฉลี่ยแผ่นความยาว 7-8 ชิ้น/นาที 2000 มม.
ความแม่นยำในการปรับระดับ: ±1mm/㎡
ความแม่นยำของความยาวแผ่น: ±0.5mm/m
ความแม่นยำในแนวทแยงของแผ่น: ±0.5mm/m
4. พารามิเตอร์ทางเทคนิคหลัก :
วัสดุของขดลวด: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
ความหนาของแถบ: (0.3-3) mm
แม็กซ์ความกว้างแถบ: 1600mm
รหัสขดลวด: ≥Φ508mm
ขดลวด OD: Φ1800mm
แม็กซ์น้ำหนักคอยล์: 20000Kgs
มอเตอร์ Slitter: มอเตอร์ DC 75KW
เพลา Slitter: Ф220 x 1650mm
มีดจานบนเพลาเครื่องตัด: ID220mm x OD330mm x 10mm, 6CrW2Si
แผ่นแยก: ID85 x OD210mm x 6mm, 65Mn
การรับแรงดึงโดยแถบที่ผ่านขนแกะเสียดทานรู้สึกว่าพันรอบแผ่นไม้
บล็อกรีคอยล์เลอร์: Ф508 x 1700mm
มอเตอร์รีคอยล์เลอร์: มอเตอร์ DC 90KW
ระบบควบคุมไฟฟ้า: ตู้ควบคุม Eurotherm 590 DC พร้อมแผงควบคุม
ความเร็วในการตัด: สูงสุด 100 เมตร/นาที ปรับได้
5. ข้อกำหนดรายละเอียดของสาย CTL ของขดลวด:
| แบบอย่าง | ความหนา | น้ำหนักคอยล์ | กรีดเสร็จแล้ว | ความเร็วในการตัดสูงสุด | |
| MA-1 x 600 | 0.2-1mm | 100-600mm | สูงสุด 8T | นาที.20mm | 50m/นาที |
| MA-2 x 1300 | 0.3-2mm | 300-1300mm | สูงสุด 15T | นาที.25mm | 80m/นาที |
| MA-3 x 1600 | 0.3-3mm | 500-1600mm | สูงสุด 20T | ขั้นต่ำ 25mm | 100 เมตร/นาที |
| MA-4 x 1600 | 0.4-4mm | 500-1600mm | สูงสุด 30T | ขั้นต่ำ 30mm | 80m/นาที |
| หมายเหตุ: ข้อมูลในแบบฟอร์มเหมือนกับการอ้างอิงตามช่วงทั่วไป เรามักจะออกแบบและสร้างแต่ละบรรทัดตามความต้องการเฉพาะของลูกค้าแต่ละราย เพื่อให้ลูกค้าแต่ละรายสามารถซื้อรายการเนื้อหาที่ดีจากเรา | |||||
