รายละเอียดสินค้า:
|
| วัสดุคอยล์: | δs≤230N/mm²,ม้วนรีดเย็น,ม้วนสแตนเลส,ม้วนสังกะสี,AL,ทองแดง | ความหนาของคอยล์: | 0.5-4.0มม |
|---|---|---|---|
| ความกว้างของคอยล์: | 800-1600/1800มม | น้ำหนักม้วน: | ≤25T（30T） Φ508 & Φ610mm |
| รหัสคอยล์: | Φ508mm | คอยล์ OD: | ≤Φ2000mm |
| ความเร็วเชิงเส้น: | 0-60 ม./นาที | ระบบควบคุม: | การควบคุมอัตโนมัติของ PLC |
ระบบอัตโนมัติสำหรับการตัดแผ่นเหล็กกล้าไร้สนิม – สายการรมดำตามความยาวด้วย MA 4X1800mm ความแม่นยำสูง
1. บทนำทั่วไป:
สายการผลิตนี้ใช้สำหรับขดลวดที่มีคุณสมบัติแตกต่างกัน ผ่านการคลายเกลียว การปรับระดับ และการตัดให้ยาวเป็นแผ่นเรียบตามความยาวและความกว้างที่ต้องการ
ประกอบด้วยคอยล์คาร์, ตัวรองรับสองคอยล์, ตัวปรับระดับล่วงหน้า, ตัวปรับระดับพื้นผิว, เกจวัดความยาว, เครื่องตัดตามความยาว, รถ stacker, ระบบขับเคลื่อนเซอร์โว ฯลฯ รวมทั้งลูกตุ้มตรงกลางสะพาน, อุปกรณ์กดและนำทางและอุปกรณ์บังคับเลี้ยว
2. ข้อดีและลักษณะของชีต CTL Line:
1.) ความแม่นยำสูง
ความแม่นยำในการปรับระดับ: ±1 มม./ตร.ม
ความแม่นยำของความยาวแผ่น: ±0.5 มม./ม
ความแม่นยำของความยาวเส้นทแยงมุมของแผ่น: ±0.5 มม./ม
2.) ในการผลิตเหล็กแผ่นแบน เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับควรเหมาะสมตามหลักวิทยาศาสตร์ เรายืนยันเส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับจากประสบการณ์จริงและการคำนวณทางวิศวกรรม
3.) ตัวยึดซ้อนอัตโนมัติสามารถรับแผ่นสำเร็จรูปและเรียงซ้อนอย่างเป็นระเบียบโดยอัตโนมัติ
4.) ตัวสะสมรูระหว่างการระบายน้ำและการปรับระดับเป็นสิ่งที่จำเป็นในการปกป้องพื้นผิวของแผ่นงานและตรวจสอบให้แน่ใจว่าการทำงานของการระบายน้ำและการปรับระดับทำงานพร้อมกัน
3. พารามิเตอร์ทางเทคนิคโดยละเอียด:
| แบบอย่าง | MA-1.2 | มาสด้า-2.0 | MA-3.0 | MA-4.0 |
| วัสดุคอยล์ | δs≤230N/mm²,ม้วนรีดเย็น,ม้วนสแตนเลส,ม้วนสังกะสี,AL,ทองแดง | |||
| ความหนาของคอยล์ | 0.11-1.2มม | 0.2-2.0มม | 0.3-3.0มม | 0.5-4.0มม |
| ความกว้างของคอยล์ | 300-800มม | 800-1250มม | 800-1250/1600มม | 800-1600/1800มม |
| น้ำหนักคอยล์ | ≤10T | ≤20T |
≤20T (25T) Φ508 & Φ610mm |
≤25T(30T) Φ508 & Φ610mm |
| รหัสคอยล์ | Φ508mm | Φ508mm | Φ508mm | Φ508mm |
| คอยล์ OD | ≤Φ1800mm | ≤Φ1800mm | ≤Φ2000mm | ≤Φ2000mm |
| ช่วงการตัด | 300-3000มม | 300-4000มม | 300-4000มม | 300-4000มม |
|
ความแม่นยำในการตัด เส้นผ่านศูนย์กลางลูกกลิ้ง |
±0.3มม Φ65(50) |
±0.3มม Φ65(50) |
±05มม Φ85(65) |
±05มม Φ100(80) |
| ความเร็วเชิงเส้น | 0-60 ม./นาที | 0-60 ม./นาที | 0-60 ม./นาที | 0-60 ม./นาที |
| ระบบควบคุม | การควบคุมอัตโนมัติของ PLC | การควบคุมอัตโนมัติของ PLC | การควบคุมอัตโนมัติของ PLC | การควบคุมอัตโนมัติของ PLC |
4. แผนภูมิการไหลของสายการผลิต:
5. บริการของเรา
การออกแบบ:
หลังจากยืนยันการสั่งซื้อแล้ว เราเริ่มออกแบบเครื่องจักร เช่น ห้องใต้ดิน โครงสร้าง ไฟฟ้า เครื่องตัด โปรแกรม และอื่นๆ
กำลังโหลด:
เครื่องจักรจะยึดภายในคอนเทนเนอร์ด้วยลวดเหล็ก เพื่อให้แน่ใจว่าเครื่องจะไม่เคลื่อนที่ระหว่างการขนส่ง และหลีกเลี่ยงความเสียหายใดๆ ต่อเครื่องจักรและคอนเทนเนอร์
6. บริการอะไรที่เราจะได้รับจาก บริษัท ของคุณ?
- บริการวีไอพีด้วยมาตรฐานของเรา เราจึงสามารถสร้างความสัมพันธ์ที่ยาวนานกับลูกค้าของเราทุกคน
เราพร้อมให้บริการออนไลน์ตลอด 24 ชั่วโมงทุกวันเพื่อให้คุณตอบคำถามและแก้ไขปัญหาของคุณ
7. การตรวจสอบคุณภาพ
เครื่องของบริษัทของเรามีใบรับรองมากมายเช่น ISO 9001, CE, SGS เป็นต้น
ก่อนจัดส่ง เรามีระบบตรวจสอบคุณภาพหลายชุด ได้แก่ การตรวจสอบ 3 ครั้งสำหรับทุกขั้นตอนการผลิตการตรวจสอบครั้งแรกต้องการให้พนักงานตรวจสอบและลงนามในรายงานการทดสอบการตรวจสอบครั้งที่สองให้หัวหน้าแผนกตรวจสอบและลงนามในรายงานการทดสอบการตรวจสอบครั้งที่สามต้องการผู้ตรวจสอบมืออาชีพเพื่อตรวจสอบและตรวจสอบให้แน่ใจว่าเครื่องจักรมีคุณสมบัติเหมาะสม
เรายังให้เวลารับประกัน 12 เดือนแก่ลูกค้า

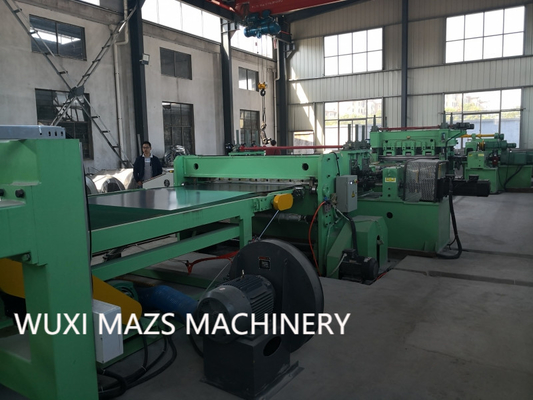

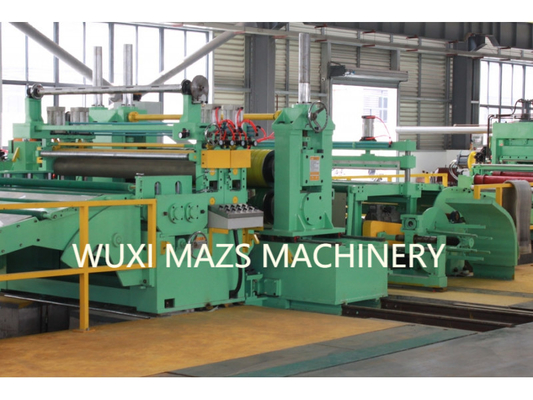

8.ภาพเครื่องสำหรับการอ้างอิง:
