รายละเอียดสินค้า:
|
| วัสดุของขดลวด: | HR เหล็กม้วนตัดเป็นเส้นยาว | ความหนาของแถบ: | 4-16mm |
|---|---|---|---|
| ความกว้างของแถบ: | 1,000-1800mm | น้ำหนัก Max.coil:: | 15000Kg |
| แรงดันไฟฟ้า:: | 380V 50Hz 3 เฟส | รับประกันคุณภาพ: | หนึ่งปี |
| แสงสูง: | เครื่อง CTL 4-16 มม. เครื่อง CTL 1800 มม. อุปกรณ์ตัดแผ่นตามยาว,1800mm CTL machine,sheet cut to length equipment |
||
1. คำอธิบายสินค้า:
แผ่นปรับระดับความหนา ตัดเป็นเส้นยาว ด้วยระบบ PLC ใช้ควบคุมและตรวจสอบ
2. บทนำ:
เส้นที่ตัดตามความยาวของแผ่นหนาสามารถตอบสนองความต้องการของลูกค้าด้วยความเร็วสูงสุด 20 ม./นาที โดยการคลายและปรับระดับแถบขดลวด แล้วตัดแถบเรียบที่ปรับระดับตามความยาวของแผ่น

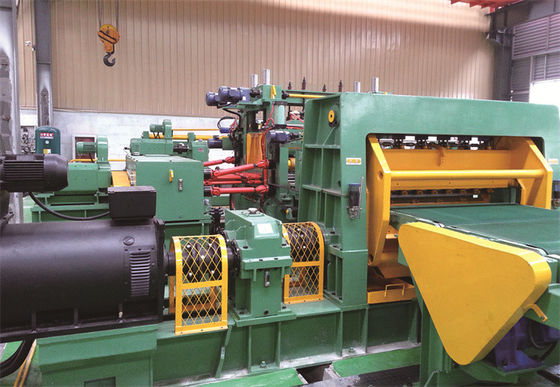

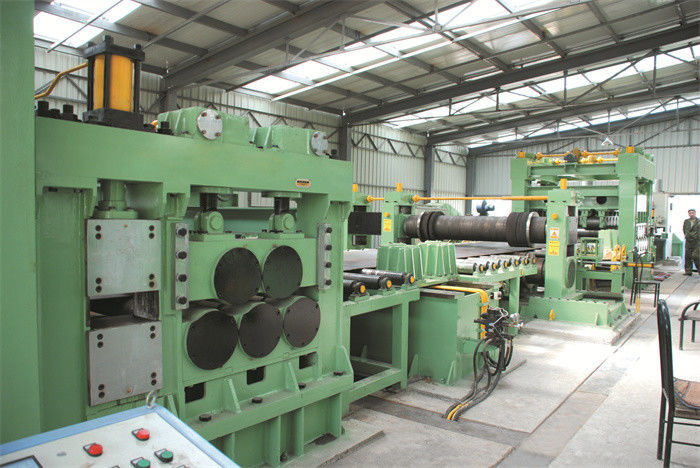

เส้นที่ตัดตามความยาว (เครื่อง CTL เพลท) มีเครื่องปรับระดับล่วงหน้าหนึ่งเครื่องและเครื่องปรับระดับละเอียดหนึ่งเครื่องที่ขับเคลื่อนด้วยมอเตอร์ DC หรือ AC และการตรึงความยาวโดยใช้ตัวเข้ารหัส รูปแบบการตัดเป็นแบบหยุดเฉือน
เส้นตัดตามความยาวแผ่นหนา (เครื่อง CTL แผ่น) พอดีกับขดลวดเหล็กที่มีความหนา: (3~12mm, 4~16mm, 5-20mm) และความกว้างที่เปลี่ยนแปลงได้ และความยาวของแผ่นสำเร็จรูปขึ้นอยู่กับความต้องการในทางปฏิบัติของลูกค้า
3. ข้อดีและลักษณะของเครื่อง CTL แบบแผ่น:
1. เครื่อง CTL จานที่มีความแม่นยำสูง
ความเร็วสายได้ถึง 20 เมตร/นาที 4-5 ชิ้น/นาที 2000 มม. ความยาวแผ่นโดยเฉลี่ย
ความแม่นยำในการปรับระดับ: ±1.5mm/㎡
ความแม่นยำของความยาวแผ่น: ±0.5mm/m
ความแม่นยำในแนวทแยงของแผ่น: ±1mm/m
วัสดุป้อนเข้า: CR, HR เหล็กม้วนคาร์บอน GI, แผ่นเหล็ก PPGI
1. MA- (3 ~ 12) × 1600mm / 2000mm / 2500mm แผ่นหนาตัดเป็นความยาว Line
แผ่น CTL Machine Strip หนา: 3~12mm
ความกว้างแถบ: 600~1600mm, 800-2000mm, 1100-2500mm
ลูกกลิ้งปรับระดับ: Φ180, 13ชิ้น
วัสดุลูกกลิ้งปรับระดับ: 40Cr, HRC55-56
กำลังสำหรับปรับระดับ: มอเตอร์ DC 132KW + ระบบควบคุมความเร็ว Eurothem 590 DC
เครื่องตัดเพลท CTL ความเร็วตัด: (0~20) ม./นาที ปรับได้
2.MA- (4-16) × 1500mm/2000mm/2500mm แผ่นหนาตัดเป็นความยาว Line
แผ่น CTL Machine Strip หนา: 4~16mm
ความกว้างแถบ: 500~1500mm/800-2000mm/1100-2500mm
ลูกกลิ้งปรับระดับ: Φ220mm, 11pcs
วัสดุลูกกลิ้งปรับระดับ: 40Cr, HRC54-55
เพลท CTL Machine กำลังสำหรับการปรับระดับ: มอเตอร์ DC 160KW + การควบคุมความเร็ว Eurotherm 590 DC
ความเร็วตัด: (0~20) ม./นาที ปรับได้
3.MA- (5-20) ×1800mm/2000mm/2500mm Thick Plate Cut to Length Line
ความหนาของแถบ: 5 ~ 20mm
แผ่น CTL Machine Strip width: 800~1800mm, 1000-2000mm, 1100-2500mm
ลูกกลิ้งปรับระดับ: Φ230, 9pcs
วัสดุลูกกลิ้งปรับระดับ: 40Cr, HRC54-55
พลังงานสำหรับการปรับระดับ: มอเตอร์ DC 110KW + 160KW + การควบคุมความเร็ว Eurothem 590 DC
เครื่องตัดเพลท CTL ความเร็วตัด: (0~20) ม./นาที ปรับได้
| รายละเอียดสเปค: Model | ความหนา | ความยาว | ปรับระดับความเร็ว | |
| MA-12 x 1600 | 3-12 มม. | 600-1600mm | ปรับได้ | สูงสุด 20 เมตร/นาที |
| MA-16 x 1800 | 4-16mm | 1,000-1800mm | ปรับได้ | สูงสุด 20 เมตร/นาที |
| MA-20 X 2000 | 5-20 มม. | 1000-2000mm | ปรับได้ | สูงสุด 20 เมตร/นาที |
| หมายเหตุ: ข้อมูลในแบบฟอร์มเช่นเดียวกับการอ้างอิงตามช่วงทั่วไป เราออกแบบและสร้างเส้นตัดตามความยาวแผ่นหนาแต่ละเส้น เครื่อง CTL แผ่นตามความต้องการเฉพาะของลูกค้าแต่ละราย ดังนั้นลูกค้าแต่ละรายจึงสามารถซื้อเนื้อหาที่ดีของตัวเองได้ สายจากเรา | ||||
