รายละเอียดสินค้า:
|
| วัสดุของขดลวด: | เครื่องตัดและตัดเหล็กม้วนตามความยาว | ความหนาของแถบ: | 3-12mm |
|---|---|---|---|
| ความกว้างของแถบ: | 600-1600มม | น้ำหนักม้วนสูงสุด:: | 15000Kg |
| แรงดันไฟฟ้า:: | 380V 50Hz 3เฟส | รับประกันคุณภาพ: | หนึ่งปี |
| แสงสูง: | 3-12mm Metal Cut To Length Line,1600mm Metal Cut To Length Line,CTL เครื่องตัดสายยาว |
||
1. คำอธิบายของสินค้า:

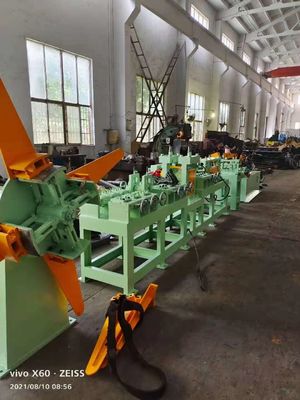

การปรับระดับแผ่นหนา 600-1600 มม. ความแม่นยำสูงตัดตามความยาวด้วยระบบ PLC ใช้เพื่อควบคุมและตรวจสอบ
2. บทนำ:
เส้นตัดตามความยาวแผ่นหนาสามารถตอบสนองคำขอของลูกค้าด้วยความเร็วสูงสุดของเส้น 20 ม./นาที โดยการคลายม้วนและปรับระดับแถบขด จากนั้นจึงตัดแถบแบนเรียบปรับระดับตามความยาวที่กำหนดของแผ่น
เส้นตัดตามความยาว (เครื่อง CTL แบบเพลท) มีเครื่องปรับระดับล่วงหน้าหนึ่งเครื่องและเครื่องปรับระดับแบบละเอียดหนึ่งเครื่องที่ขับเคลื่อนด้วยมอเตอร์กระแสตรงหรือไฟฟ้ากระแสสลับ และการตรึงความยาวจะใช้ตัวเข้ารหัส รูปแบบการตัดเป็นแบบหยุดเฉือน
เส้นตัดตามความยาวแผ่นหนา (เครื่อง CTL แผ่น) พอดีกับขดลวดเหล็กที่มีความหนา: (3~12mm, 4~16mm, 5-20mm) และความกว้างที่เปลี่ยนแปลงได้และความยาวของแผ่นสำเร็จรูปขึ้นอยู่กับความต้องการในทางปฏิบัติของลูกค้า
3. ข้อดีและลักษณะของเครื่อง CTL แผ่น:
1. เครื่องเพลท CTL ที่มีความแม่นยำสูง
ความเร็วของสายสามารถสูงถึง 20 ม./นาที แผ่นความยาวเฉลี่ย 4-5 ชิ้น/นาที 2000 มม.
ความแม่นยำในการปรับระดับ: ±1.5 มม./ตร.ม
ความแม่นยำของความยาวแผ่น: ±0.5 มม./ม
ความแม่นยำของความยาวเส้นทแยงมุมของแผ่น: ±1 มม./ม
วัสดุนำเข้า: CR, HR เหล็กม้วนคาร์บอน, แผ่นเหล็ก GI, PPGI
3.1.MA-(3~12)×1600mm/2000mm/2500mm Thick Plate Cut to Length Line:
แผ่นเพลท CTL ความหนาของแถบเครื่อง: 3~12mm
ความกว้างของแถบ: 600~1600mm, 800-2000mm, 1100-2500mm
ลูกกลิ้งปรับระดับ: Φ180, 13 ชิ้น
วัสดุของลูกกลิ้งปรับระดับ: 40Cr, HRC55-56
พลังงานสำหรับการปรับระดับ: มอเตอร์ DC 132KW + ระบบควบคุมความเร็ว Eurothem 590 DC
เครื่องตัดเพลท CTL ความเร็วตัด: (0~20) ม./นาที ปรับได้
3.2.MA- (4-16)×1500mm/2000mm/2500mm แผ่นหนาตัดตามความยาว
แผ่นเพลท CTL ความหนาของแถบเครื่อง: 4~16mm
ความกว้างของแถบ: 500~1500mm/800-2000mm/1100-2500mm
ลูกกลิ้งปรับระดับ: Φ220มม. 11 ชิ้น
วัสดุของลูกกลิ้งปรับระดับ: 40Cr, HRC54-55
เพลท CTL กำลังเครื่องสำหรับการปรับระดับ: มอเตอร์ DC 160KW + ระบบควบคุมความเร็ว Eurotherm 590 DC
ความเร็วตัด: (0~20) ม./นาที ปรับได้
3.3.MA-(5-20)×1800mm/2000mm/2500mm แผ่นหนาตัดตามความยาว
ความหนาของแถบ: 5~20mm
ความกว้างแถบเครื่อง CTL แผ่น: 800~1800mm, 1000-2000mm, 1100-2500mm
ลูกกลิ้งปรับระดับ: Φ230, 9 ชิ้น
วัสดุของลูกกลิ้งปรับระดับ: 40Cr, HRC54-55
พลังงานสำหรับการปรับระดับ: มอเตอร์ DC 110KW+160KW + ระบบควบคุมความเร็ว Eurothem 590 DC
เครื่องตัดเพลท CTL ความเร็วตัด: (0~20) ม./นาที ปรับได้
| ข้อกำหนดรายละเอียด: รุ่น | ความหนา | ความยาว | ความเร็วในการปรับระดับ | |
| MA-12 x 1600 | 3-12mm | 600-1600มม | ปรับ | สูงสุด 20 ม./นาที |
| MA-16 x 1800 | 4-16มม | 1000-1800มม | ปรับ | สูงสุด 20 ม./นาที |
| MA-20 X 2000 | 5-20mm | 1000-2000มม | ปรับ | สูงสุด 20 ม./นาที |
| หมายเหตุ: ข้อมูลในแบบฟอร์มเป็นเพียงการอ้างอิงตามช่วงทั่วไป เรามักจะออกแบบและสร้างเส้นหนาตัดตามความยาวแต่ละเส้น เครื่อง CTL แผ่นตามความต้องการเฉพาะของลูกค้าแต่ละราย ดังนั้นลูกค้าแต่ละรายสามารถซื้อเนื้อหาที่ดีของตนเองได้ สายจากเรา. | ||||
