รายละเอียดสินค้า:
|
| วัสดุของขดลวด:: | เหล็กแผ่นรีดร้อน, CRC, GI, PPGI, ST37, ST52..... | ความหนาของแถบ:: | (0.4-4) มม |
|---|---|---|---|
| สูงสุด ความกว้างของแถบ:: | 1600มม | รหัสคอยล์:: | ≥Φ508mm |
| คอยล์ OD:: | Φ2000mm | Max. สูงสุด Coil weight: น้ำหนักม้วน:: | 30000Kgs |
| มอเตอร์สลิตเตอร์:: | เพลาสลิตเตอร์:: | Ф220 x 1650มม | |
| มีดจานบนเพลาสลิตเตอร์:: | ID220mm x OD330mm x 10mm, 6CrW2Si | แผ่นแยก:: | ID85 x OD210mm x 6mm, 65Mn |
1.ชื่อผลิตภัณฑ์
MA-(0.4～4)×1600mm ความกว้างของแถบ Slitting Line ที่มีความแม่นยำสูงสามารถเปลี่ยนได้ 600mm1,000มม., 1250มม., 1600มม., 1800มม
2.บทนำทั่วไป:
องค์ประกอบอุปกรณ์ของ High Precision Slitting Line โดยทั่วไปประกอบด้วย: เครื่องปลดคอยล์ อุปกรณ์นำทาง อุปกรณ์คลายแรงตึง การตัดหัวคอยล์ โต๊ะป้อนอาหาร ลูปเปอร์ การตัดดิสก์ ลูกกลิ้งนำทาง ลูกกลิ้งส่งแถวเครื่องจักร อุปกรณ์จับยึด คอยล์เลอร์แรงตึงคงที่ การกรอเศษ เครื่อง recoiler ฯลฯ
MA- (0.4～4)×1600mm High Precision Slitting Line line เหมาะสำหรับม้วนแถบความหนา (0.4-4)mm;ในขณะที่ความกว้างของแถบสามารถเปลี่ยนได้: 600 มม.1,000 มม. 1250 มม. 1600 มม. 1800 มม. และอื่น ๆ
3.ข้อมูลทางเทคนิคโดยละเอียดสำหรับMA-(0.4～4)×1600 มม. เส้นตัดความแม่นยำสูง:
MA-(0.4～4)×1600mm Slitting Line ในประเทศ
วัสดุของขดลวด: HRC, CRC, GI, PPGI, ST37, ST52.....
ความหนาของแถบ: (0.4-4) มม
สูงสุดความกว้างแถบ: 1600 มม
รหัสคอยล์: ≥Φ508mm
คอยล์ OD: Φ2000mm
สูงสุดน้ำหนักม้วน: 30000Kgs
มอเตอร์ Slitter: มอเตอร์ DC 75KW
เพลาสลิตเตอร์: Ф220 x 1650 มม
มีดจานบนเพลาสลิตเตอร์: ID220mm x OD330mm x 10mm, 6CrW2Si
แผ่นคั่น: ID85 x OD210mm x 6mm, 65Mn
แรงดึงจากแถบที่ผ่านแรงเสียดทานขนสัตว์รู้สึกว่าพันรอบแผ่นไม้
บล็อก Recoiler: Ф508 x 1700mm
มอเตอร์ Recoiler: มอเตอร์ DC 90KW
ระบบควบคุมไฟฟ้า: ตู้ควบคุม Eurotherm 590 DC พร้อมแผงควบคุม
ความเร็วในการตัด: สูงสุด 80 ม./นาที ปรับได้
4.ส่วนประกอบหลักของเครื่อง:
รถเข็นให้อาหาร- เครื่องให้อาหารแขนเดียว อุปกรณ์นำคอยล์ - แท่นเอียง - ลูป1 - การแก้ไข - กรรไกรตัดกระดาษ - การม้วนเศษขยะ - ลูป2 - การตัดล่วงหน้า เครื่องปรับความตึง ลูกกลิ้งวัดความยาว - การหดตัว - รถเข็นขนถ่าย - การควบคุมไฮดรอลิก - การควบคุมไฟฟ้า .
5.แผนภูมิการไหลของสายการผลิต::
6.แบบฟอร์มข้อกำหนดของMA-(0.4～4)×1600 มม. เส้นตัดความแม่นยำสูง:
| แบบอย่าง | ความหนา | ม้วนความกว้าง | น้ำหนักคอยล์ | กรีดเสร็จแล้ว | ความเร็วในการตัดสูงสุด |
| MA-4 x 1600 | 0.4-4mm | 500-1600มม | สูงสุด 30T | ต่ำสุด 30 มม | 80 ม./นาที |
| หมายเหตุ: ข้อมูลในแบบฟอร์มเป็นเพียงการอ้างอิงตามช่วงทั่วไป เรามักจะออกแบบและสร้างแต่ละบรรทัดตามความต้องการเฉพาะของลูกค้าแต่ละราย ดังนั้นลูกค้าแต่ละรายสามารถซื้อบรรทัดที่มีเนื้อหาดีของตนเองจากเราได้ | |||||

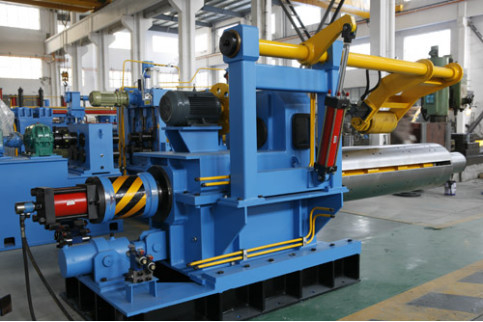

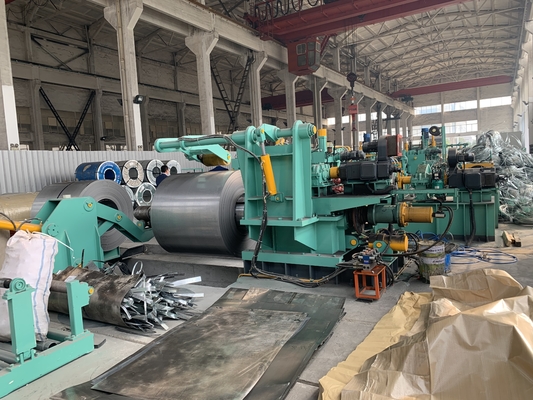

7.ภาพเครื่องสำหรับการอ้างอิง:
8. บริการและคุณสมบัติของเรา:
8.1 การออกแบบ: MAZS มีทีมเทคนิคที่ครบกำหนดและมีประสบการณ์พร้อมประสบการณ์มากมายในการพัฒนาและออกแบบเครื่องจักรตามความต้องการและความต้องการของลูกค้า
8.2 นี่คืออุปกรณ์ที่สมบูรณ์แบบและทนทานมากMAZS มีประสบการณ์มากกว่า 20 ปีในสาขานี้
8.3 เครื่องจักรประเภทนี้มีคุณภาพที่เหนือกว่าและบริการที่เชื่อถือได้มีความแม่นยำสูงและใช้งานง่าย
8.4 MAZS ให้การสนับสนุนทางเทคนิค (ทั้งก่อน ระหว่าง และหลังการขาย) การผลิต การติดตั้ง การว่าจ้าง และการบริการบำรุงรักษาแก่ลูกค้าทุกราย
8.5 บริการวีไอพีด้วยมาตรฐานของเรา เราจึงสามารถสร้างความสัมพันธ์ที่ยาวนานกับลูกค้าของเราทุกคน
