รายละเอียดสินค้า:
|
| รายละเอียดของสินค้า: | เครื่องรีดเย็นม้วนเหล็กม้วน | ลูกกลิ้งทำงาน (มม.): | φ120 |
|---|---|---|---|
| ความยาวลูกกลิ้ง (มม.): | 330 | แรงหมุน (ตัน): | ≤2000KN |
| ความหนาของอินพุต (มม.): | 2.0~4.0×80~200mm | ความหนาสำเร็จรูป (มม.): | 0.5～2.0×80～200mm |
| แรงดันไฟฟ้า: | 380V 50Hz 3เฟส หรือสั่งตามผู้ใช้ | สี: | ตามมาตรฐานของเราหรือสั่งซื้อโดยผู้ใช้ |
| แสงสูง: | โรงรีดเย็นแบบย้อนกลับสองแท่น,โรงรีดเย็นแบบย้อนกลับ 150m / นาที,โรงรีดเย็นทองแดงเหล็กกล้าคาร์บอน |
||

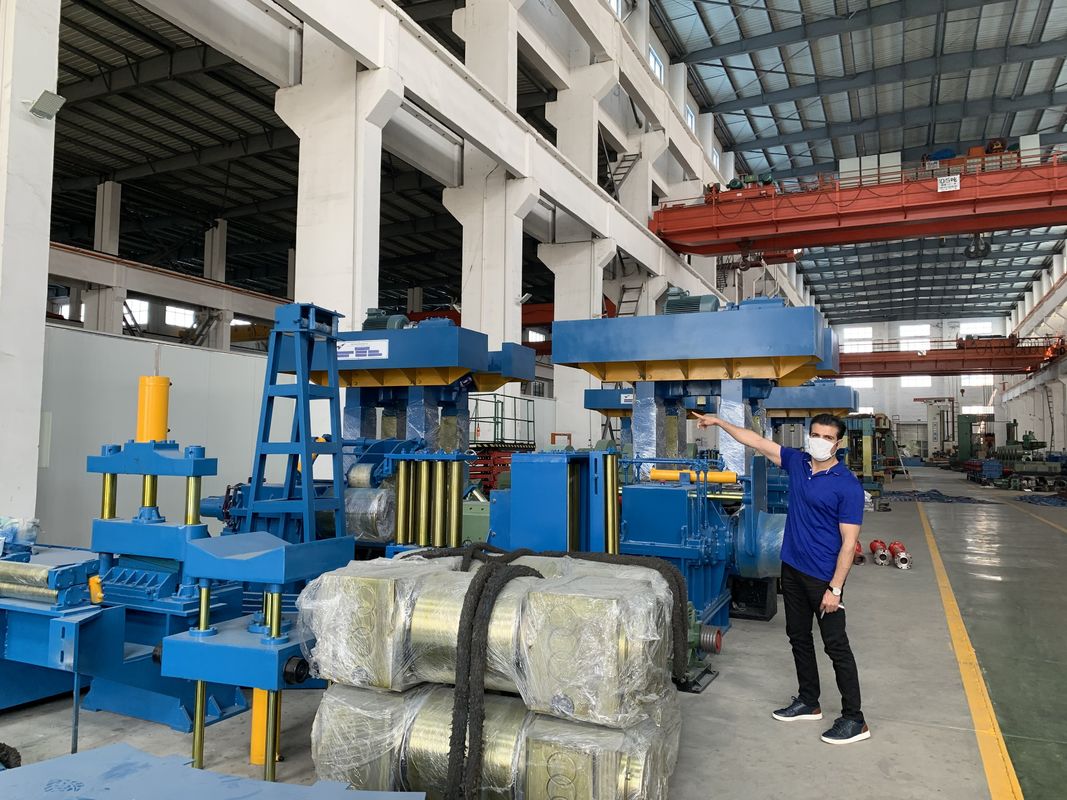

ความกว้างคอยล์ 200 มม. สองแท่น 150 ม./นาที 4hi เครื่องรีดเย็นสำหรับเหล็กกล้าคาร์บอน
1. คำอธิบายของสินค้า:
โรงรีดต่อเนื่องถูกสร้างขึ้นโดยการจัดเรียงโรงรีดแนวนอนแบบขับเคลื่อนและโรงรีดแนวตั้งแบบไร้การขับเคลื่อนสลับกัน และกำหนดค่าของความหนาของวัสดุรีดระหว่างแท่นวางที่อยู่ติดกัน ระยะห่างระหว่างแกนระหว่างม้วนงาน และเส้นผ่านศูนย์กลางของม้วนงานเพื่อให้เป็นไปตามที่กำหนดไว้ล่วงหน้า ความสัมพันธ์
2. มกระบวนการที่ไม่ดี:
กำลังโหลด → คลาย → หยิก
↓
การขนถ่าย ← โรงสีลูกกลิ้งรีดเย็นสี่ลูกกลิ้ง ม้วนซ้ายและขวา โรงสีม้วนรีด → ขนถ่าย
3. พารามิเตอร์ทางเทคนิค:
|
ลูกกลิ้งทำงาน (มม.) |
φ175 |
| โรลเลอร์เลอngth (มม.) | 350 |
| แรงรีด (ตัน) | 240T |
| ความหนาของอินพุต (มม.) |
3.0×240มม |
| ความหนาสำเร็จรูป (มม.) |
1.8×240มม |
| ความกว้าง (มม.) | 240 |
| ความเร็วรอบ (ม./นาที) | 150 |
| มอเตอร์หลัก (KW) | 280KW |
|
ความเร็วในการหมุน: |
750-1600 รอบ/นาที |
| ความดันลดลง | เครื่องกล |
| ระบบไฟฟ้า |
ซีเมนส์ 6RA80 ชุดควบคุมความเร็ว DC |
4.การคำนวณความจุ:
ในดิบ 4 มม., ความหนาเฉลี่ยสำเร็จรูป 1.5 มม., ความกว้างเฉลี่ย 150 มม., น้ำหนักปริมาตรเฉลี่ย 2 ตันต่อม้วน ม้วนสามรอบ, เวลาในการรีดรวมประมาณ 30 นาที, ผลผลิต 4 ตันต่อชั่วโมง, งานประจำปี เวลา 6,000 ชั่วโมงโดยมีผลผลิตปีละ 2.4 ล้านตัน
5. การจัดส่งเอกสารทางเทคนิค:
ซัพพลายเออร์จะต้องให้ข้อมูลต่อไปนี้ตามความคืบหน้าในการผลิตและการก่อสร้างอุปกรณ์
แผนผังอุปกรณ์และการเขียนแบบฐานราก
คู่มืออุปกรณ์
รายละเอียดหรือภาพวาดของชิ้นส่วนที่เปราะบางและชิ้นส่วนอะไหล่ของอุปกรณ์เครื่องจักรกล (แบบจำลองสำหรับชิ้นส่วนมาตรฐานและภาพวาดสำหรับชิ้นส่วนที่ไม่ได้มาตรฐาน) แผนผังไฟฟ้า และแผนผังของสถานีหล่อลื่นหน่วยและสถานีไฮดรอลิก
