รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องตัดแผ่นเหล็กอัตโนมัติ | ความหนา: | 3-12 มม. |
|---|---|---|---|
| ความกว้างของแถบ: | 600-1800mm | Max.coil น้ำหนัก:: | 15000kg |
| แรงดันไฟฟ้า:: | 380V 50Hz 3 เฟส | รับประกันคุณภาพ: | หนึ่งปี |
| แสงสูง: | เครื่องตัดแผ่นเหล็กกว้าง 1800 มม.,เครื่องตัดแผ่นเหล็กอัตโนมัติ 50Hz,เครื่องตัดแผ่นเหล็ก HR |
||

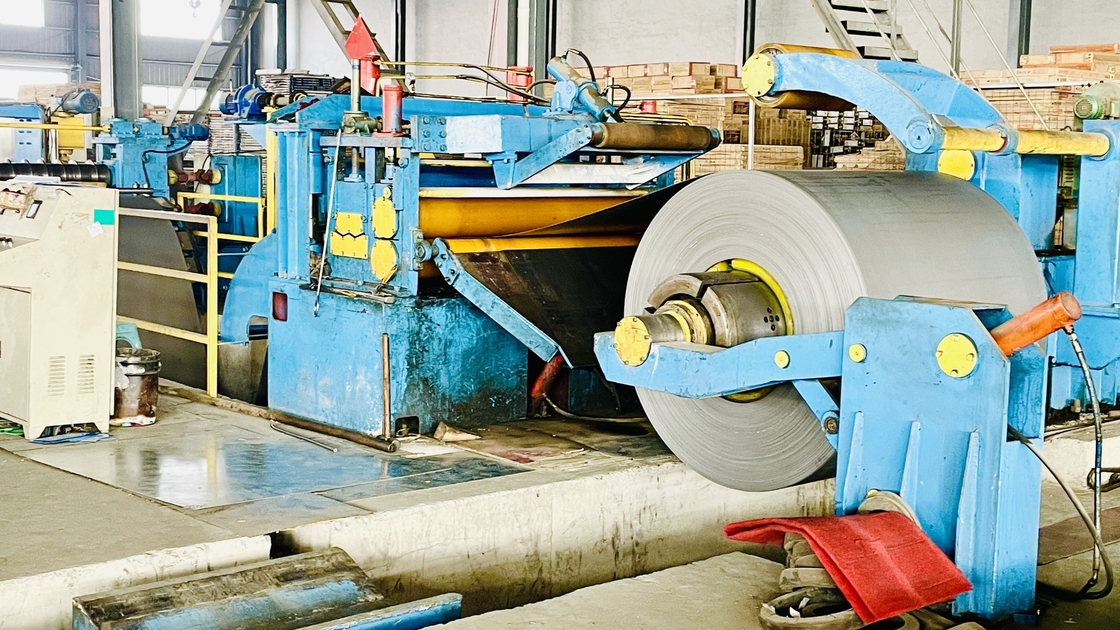

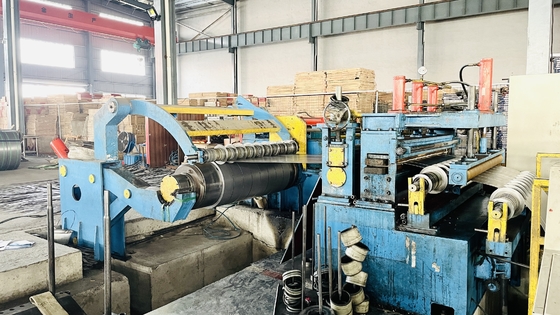

เครื่องตัดแผ่นเหล็กอัตโนมัติด้วยความเร็วที่เสถียร
1. คำอธิบายสินค้า:
เครื่องตัดเหล็กแผ่นใช้สำหรับตัดเหล็กแผ่นเป็นแถบที่ต้องการหลายแผ่น
2. บทนำ:
เส้นตัดแผ่นหนานี้เรียกอีกอย่างว่าตัวตัดแผ่นโลหะ สามารถกรีดขดลวดต้นแบบเหล็กหนาเป็นขดลวดขนาดเล็กได้
เส้นตัดแผ่นหนาด้วยความเร็วคงที่โดย PLC ห้าลูกกลิ้งหยิกและปรับระดับด้วย decoiler ไฮดรอลิกแบบหนัก
เส้นตัดขดหนาประกอบด้วย: รถโหลดม้วน, uncoiler ขนาดใหญ่สองแกน, คู่มือหัวม้วนสไตล์พอร์ทัล, อุปกรณ์กดและพลั่ว, ป้อนลูกกลิ้งหยิกคู่, ลูกกลิ้งห้าลูกกลิ้ง, เครื่องตัดปลาย, โต๊ะม้วน, ตัวจัดตำแหน่งกลาง ตัวแยกดิสก์ ตัวม้วนเศษ ตัวสะสมรู ตัวแยกล่วงหน้าและตัวปรับความตึง ตัวคั่นและตัวแยกคอยล์แบบพอร์ทัล ตัวดึงกลับ ตัวดึงกลับ รถขนถ่ายคอยล์ ระบบควบคุมไฮดรอลิก และระบบควบคุมไฟฟ้า
ความจุของเส้นตัดแผ่นหนารุ่นต่างๆ (เครื่องตัดขดลวดโลหะ):
ความหนาของแถบ: (3~12) มม. (4-16) มม. (5 ~ 20) มม.
ความกว้างของแถบ: 500-1800mm, 800~2000mm or 1000~2200mm.
3. ข้อกำหนดรายละเอียดของเครื่องตัดแผ่น:
3.1.MA-(3-12)×1800mm แผ่นตัด Line
วัสดุของขดลวด: เหล็กกล้าคาร์บอน HR/CR, แผ่นสังกะสี, แผ่นเหล็กสี ฯลฯ
ความหนาของแถบ Slitter Strip ของโลหะ: (3 ~ 12) mm
เครื่องตัดม้วนความกว้างแถบ: 500~1800mm
Max.coil น้ำหนัก: 35000kgs
เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง: Φ210
เส้นผ่านศูนย์กลางตัวตัดขดลวดโลหะของเพลาตัวแยก: Φ300
ใบมีดคัตเตอร์: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
เส้นผ่านศูนย์กลางของบล็อกรีคอยล์เลอร์: Φ610mm
แผ่นแยก: 65Mn, OD250 x ID95 x T10/20mm
เครื่องตัดคอยล์มอเตอร์ DC สำหรับเครื่องตัดและดึงกลับ: 160KW, 200KW.
ความเร็ว Slitter ของคอยล์โลหะ: (0~30) ม./นาที ปรับได้
4. ข้อมูลจำเพาะของ Slitter แผ่นโลหะ:
| แบบอย่าง | ความหนา | น้ำหนักคอยล์ | กรีดเสร็จแล้ว | ความเร็วในการตัดสูงสุด | |
| MA-12 x 1800 | 3-12 มม. | 600-1800mm | สูงสุด 35T | นาที.60mm | 30 นาที/นาที |
| MA-16 x 2200 | 4-16mm | 800-2200mm | สูงสุด 40T | นาที.100mm | 30 นาที/นาที |
| MA-20x 2000 | 5-20 มม. | 800-2000mm | สูงสุด 40T | ขั้นต่ำ 100mm | 20m / นาที |
| หมายเหตุ: ข้อมูลในแบบฟอร์มเป็นเพียงข้อมูลอ้างอิงตามช่วงทั่วไป เราออกแบบและสร้างเส้นตัดแต่ละแผ่นตามความต้องการเฉพาะของลูกค้าแต่ละราย เพื่อให้ลูกค้าแต่ละรายสามารถซื้อเครื่องตัดม้วนเนื้อหาดีจากเรา | |||||
