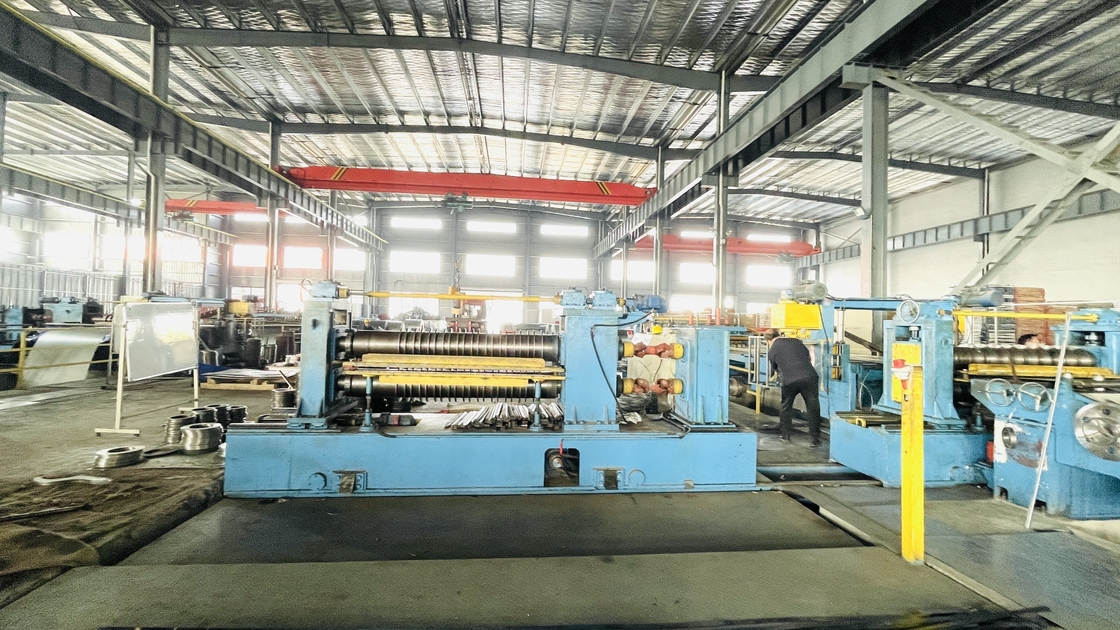

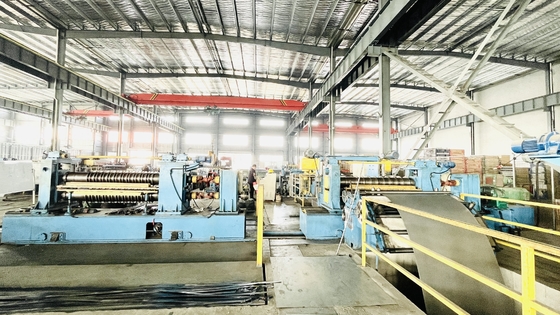

เครื่องตัดเหล็กม้วน 1800 มม. อัตโนมัติ 15000kg 200KW

เครื่องตัดเหล็กม้วนขนาด 600-1800 มม. น้ำหนักม้วน 15000kg

1. คำอธิบายสินค้า:

กระบวนการตัดเหล็กต้องใช้ขดลวดเหล็กขนาดกว้างป้อนผ่านเครื่องตัด ซึ่งจะตัดวัสดุเป็นแถบแคบๆจากนี้ แถบตัด (หรือที่เรียกว่าเกลียว) จะถูกดึงกลับเพื่อสร้างขดลวดกรีดแคบ

2. บทนำ:
เส้นตัดแผ่นหนานี้เรียกอีกอย่างว่าตัวตัดขดลวดโลหะ สามารถกรีดมาสเตอร์เหล็กหนาหนาเป็นขดลวดขนาดเล็กได้เส้นตัดขดหนาประกอบด้วย: รถโหลดม้วน, uncoiler ขนาดใหญ่สองแกน, คู่มือหัวม้วนสไตล์พอร์ทัล, อุปกรณ์กดและพลั่ว, ป้อนลูกกลิ้งหยิกคู่, ลูกกลิ้งห้าลูกกลิ้ง, เครื่องตัดปลาย, โต๊ะม้วน, ตัวจัดตำแหน่งกลาง ตัวแยกดิสก์ ตัวม้วนเศษ ตัวสะสมรู ตัวแยกล่วงหน้าและตัวปรับความตึง ตัวคั่นและตัวแยกคอยล์แบบพอร์ทัล ตัวดึงกลับ ตัวดึงกลับ รถขนถ่ายคอยล์ ระบบควบคุมไฮดรอลิก และระบบควบคุมไฟฟ้า

ความจุของเส้นตัดแผ่นหนารุ่นต่างๆ (เครื่องตัดขดลวดโลหะ):
ความหนาของแถบ: (3~12) มม. (4-16) มม. (5 ~ 20) มม.
ความกว้างของแถบ: 500-1800mm, 800~2000mm or 1000~2200mm.

3. ข้อกำหนดรายละเอียดของเครื่องตัดม้วน:
3.1.MA-(3-12)×1800mm แผ่นตัด Line
วัสดุของขดลวด: เหล็กกล้าคาร์บอน HR/CR, แผ่นสังกะสี, แผ่นเหล็กสี ฯลฯ
ความหนาของแถบ Slitter Strip ของโลหะ: (3 ~ 12) mm
เครื่องตัดม้วนความกว้างแถบ: 500~1800mm
Max.coil น้ำหนัก: 35000kgs

เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง: Φ210
เส้นผ่านศูนย์กลางตัวตัดขดลวดโลหะของเพลาตัวแยก: Φ300
ใบมีดคัตเตอร์: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
เส้นผ่านศูนย์กลางของบล็อกรีคอยล์เลอร์: Φ610mm
แผ่นแยก: 65Mn, OD250 x ID95 x T10/20mm
เครื่องตัดคอยล์มอเตอร์ DC สำหรับเครื่องตัดและดึงกลับ: 160KW, 200KW.
ความเร็ว Slitter ของคอยล์โลหะ: (0~30) ม./นาที ปรับได้

3.2.MA- (4-16) ×2200mm แผ่นตัด Line
วัสดุของขดลวด: เหล็กกล้าคาร์บอน HR/CR เช่น Q235 แผ่นสังกะสี แผ่นเหล็กสี ฯลฯ
ความหนาของแถบ: (4~16) mm
ความกว้างแถบ Slitter Strip ของโลหะ: 800 ~ 2200mm
เครื่องตัดม้วน Max.coil น้ำหนัก: 40000kgs

เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง: Φ230
เส้นผ่านศูนย์กลางของเพลาเครื่องตัด: Φ360
เครื่องตัดแผ่นโลหะแบบม้วน: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
เส้นผ่านศูนย์กลางของบล็อกรีคอยล์เลอร์: Φ760mm
เครื่องตัดม้วนแผ่นแยก: 65Mn, OD250 x ID110 x T10/20mm
มอเตอร์ DC สำหรับ slitter และ recoiler: 200KW, 250KW.
ความเร็วในการตัด: (0~30) ม./นาที, ปรับได้

3.3.MA-(5-20)×2000mm แผ่นตัด Line
วัสดุของขดลวด: เหล็กกล้าคาร์บอน HR/CR เช่น Q235 แผ่นสังกะสี แผ่นเหล็กสี ฯลฯ
ความหนาของแถบ Slitter Strip ของโลหะ: (5 ~ 20) mm
ความกว้างของแถบ: 800 ~ 2000mm
Max.coil น้ำหนัก: 40000kgs

เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง: Φ260
เส้นผ่านศูนย์กลางตัวตัดขดลวดโลหะของเพลาตัวแยก: Φ420
เครื่องตัดแผ่นม้วน เครื่องตัดแผ่น: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm.
เส้นผ่านศูนย์กลางของบล็อกรีคอยล์เลอร์: Φ800mm
แผ่นแยก: 65Mn, OD250 x ID110 x T10/20mm
มอเตอร์ DC สำหรับ slitter และ recoiler: 280KW, 315KW
เครื่องตัดคอยล์ ความเร็วในการตัด: (0~20) ม./นาที ปรับได้

4. ข้อมูลจำเพาะของ Metal Coil Slitter:
