รายละเอียดสินค้า:
|
| รายละเอียดของสินค้า: | เส้นตัดแผ่นหนาด้วยความเร็วคงที่และควบคุมโดย PLC ห้าลูกกลิ้งปรับระดับด้วย decoiler ไฮดรอลิกแบบหนัก | ความหนาของแถบ: | 3-12 มม. |
|---|---|---|---|
| ความกว้างของแถบ: | 600-1800mm | Max.coil น้ำหนัก:: | 15000kg |
| แรงดันไฟฟ้า:: | 380V 50Hz 3 เฟส | ชื่อผลิตภัณฑ์: | สายตัดเหล็กแผ่นอัตโนมัติ |
| แสงสูง: | สาย Slitter แผ่นเหล็กอัตโนมัติ,สาย Slitter แผ่นเหล็ก 1800 มม.,สาย Slitter แผ่นเหล็ก 30m / นาที |
||
3-12mm 600-1800mm เครื่องตัดแผ่นเหล็กอัตโนมัติเครื่องตัดความเร็วสูง
1. บทนำ:

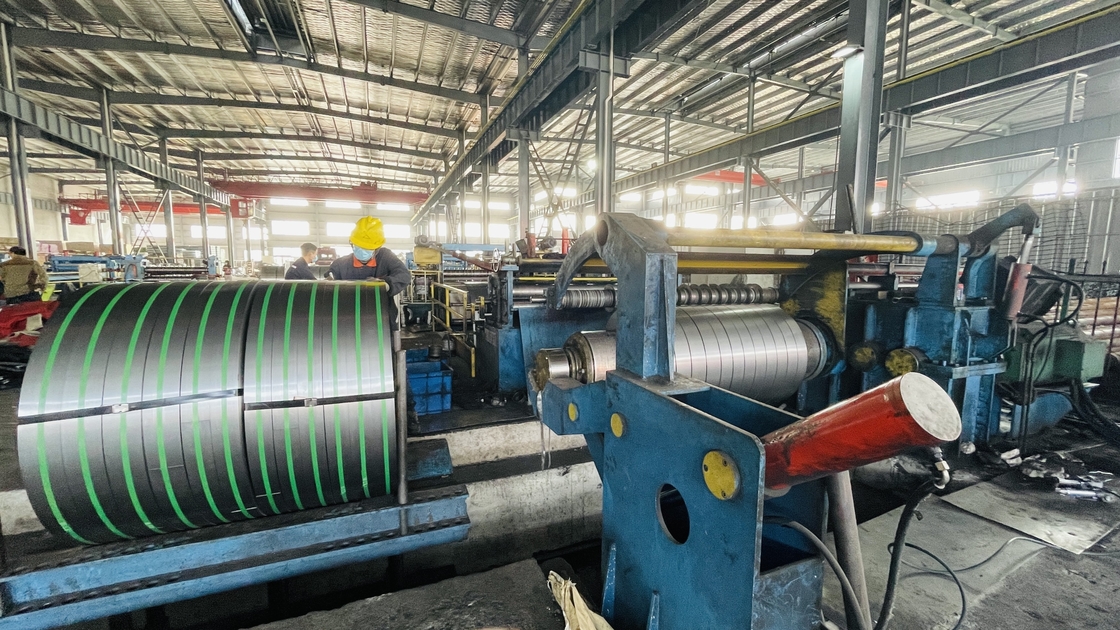

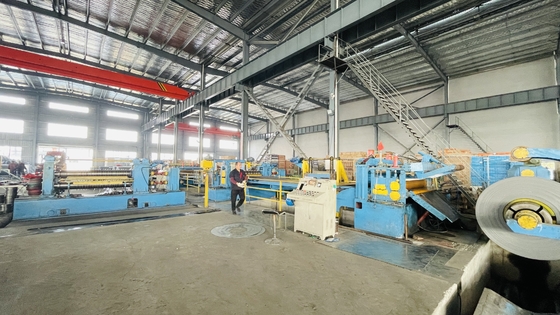

สายตัดเหล็กแผ่นอัตโนมัติด้วยความเร็วคงที่และควบคุมโดย PLC ห้าลูกกลิ้งปรับระดับด้วย decoiler ไฮดรอลิกแบบหนัก เส้นตัดแผ่นหนานี้เรียกอีกอย่างว่าตัวตัดขดลวดโลหะ สามารถกรีดมาสเตอร์เหล็กหนาหนาเป็นขดลวดขนาดเล็กได้เส้นตัดขดหนาประกอบด้วย: รถโหลดม้วน, uncoiler ขนาดใหญ่สองแกน, คู่มือหัวม้วนสไตล์พอร์ทัล, อุปกรณ์กดและพลั่ว, ป้อนลูกกลิ้งหยิกคู่, ลูกกลิ้งห้าลูกกลิ้ง, เครื่องตัดปลาย, โต๊ะม้วน, ตัวจัดตำแหน่งกลาง ตัวแยกดิสก์ ตัวม้วนเศษ ตัวสะสมรู ตัวแยกล่วงหน้าและตัวปรับความตึง ตัวคั่นและตัวแยกคอยล์แบบพอร์ทัล ตัวดึงกลับ ตัวดึงกลับ รถขนถ่ายคอยล์ ระบบควบคุมไฮดรอลิก และระบบควบคุมไฟฟ้า
ความจุของเส้นตัดแผ่นหนารุ่นต่างๆ (เครื่องตัดขดลวดโลหะ):
ความหนาของแถบ: (3~12) มม. (4-16) มม. (5 ~ 20) มม.
ความกว้างของแถบ: 500-1800mm, 800~2000mm or 1000~2200mm.
2. ข้อกำหนดรายละเอียดของเครื่องตัดม้วน:
2.1.MA-(3-12)×1800mm แผ่นตัด Line
วัสดุของขดลวด: เหล็กกล้าคาร์บอน HR/CR, แผ่นสังกะสี, แผ่นเหล็กสี ฯลฯ
ความหนาของแถบ Slitter Strip ของโลหะ: (3 ~ 12) mm
เครื่องตัดม้วนความกว้างแถบ: 500~1800mm
Max.coil น้ำหนัก: 35000kgs
เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง: Φ210
เส้นผ่านศูนย์กลางตัวตัดขดลวดโลหะของเพลาตัวแยก: Φ300
ใบมีดคัตเตอร์: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
เส้นผ่านศูนย์กลางของบล็อกรีคอยล์เลอร์: Φ610mm
แผ่นแยก: 65Mn, OD250 x ID95 x T10/20mm
เครื่องตัดคอยล์มอเตอร์ DC สำหรับเครื่องตัดและดึงกลับ: 160KW, 200KW.
ความเร็ว Slitter ของคอยล์โลหะ: (0~30) ม./นาที ปรับได้
2.2.MA- (4-16) ×2200mm แผ่นตัด Line
วัสดุของขดลวด: เหล็กกล้าคาร์บอน HR/CR เช่น Q235 แผ่นสังกะสี แผ่นเหล็กสี ฯลฯ
ความหนาของแถบ: (4~16) mm
ความกว้างแถบ Slitter Strip ของโลหะ: 800 ~ 2200mm
เครื่องตัดม้วน Max.coil น้ำหนัก: 40000kgs
เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง: Φ230
เส้นผ่านศูนย์กลางของเพลาเครื่องตัด: Φ360
เครื่องตัดแผ่นโลหะแบบม้วน: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
เส้นผ่านศูนย์กลางของบล็อกรีคอยล์เลอร์: Φ760mm
เครื่องตัดม้วนแผ่นแยก: 65Mn, OD250 x ID110 x T10/20mm
มอเตอร์ DC สำหรับ slitter และ recoiler: 200KW, 250KW.
ความเร็วในการตัด: (0~30) ม./นาที, ปรับได้
2.3.MA- (5-20) × 2000mm เส้นตัดแผ่น:
วัสดุของขดลวด: เหล็กกล้าคาร์บอน HR/CR เช่น Q235 แผ่นสังกะสี แผ่นเหล็กสี ฯลฯ
ความหนาของแถบ Slitter Strip ของโลหะ: (5 ~ 20) mm
ความกว้างของแถบ: 800 ~ 2000mm
Max.coil น้ำหนัก: 40000kgs
เส้นผ่านศูนย์กลางของลูกกลิ้งปรับระดับและลูกกลิ้งปรับความตึง: Φ260
เส้นผ่านศูนย์กลางตัวตัดขดลวดโลหะของเพลาตัวแยก: Φ420
เครื่องตัดแผ่นม้วน เครื่องตัดแผ่น: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm.
เส้นผ่านศูนย์กลางของบล็อกรีคอยล์เลอร์: Φ800mm
แผ่นแยก: 65Mn, OD250 x ID110 x T10/20mm
มอเตอร์ DC สำหรับ slitter และ recoiler: 280KW, 315KW
เครื่องตัดคอยล์ ความเร็วในการตัด: (0~20) ม./นาที ปรับได้
3. ข้อมูลจำเพาะของ Metal Coil Slitter:
| แบบอย่าง | ความหนา | น้ำหนักคอยล์ | กรีดเสร็จแล้ว | ความเร็วในการตัดสูงสุด | |
| MA-12 x 1800 | 3-12 มม. | 600-1800mm | สูงสุด 35T | นาที.60mm | 30 นาที/นาที |
| MA-16 x 2200 | 4-16mm | 800-2200mm | สูงสุด 40T | นาที.100mm | 30 นาที/นาที |
| MA-20x 2000 | 5-20 มม. | 800-2000mm | สูงสุด 40T | ขั้นต่ำ 100mm | 20m / นาที |
| หมายเหตุ: ข้อมูลในแบบฟอร์มเป็นเพียงข้อมูลอ้างอิงตามช่วงทั่วไป เราออกแบบและสร้างเส้นตัดแต่ละแผ่นตามความต้องการเฉพาะของลูกค้าแต่ละราย เพื่อให้ลูกค้าแต่ละรายสามารถซื้อเครื่องตัดม้วนเนื้อหาดีจากเรา | |||||
