รายละเอียดสินค้า:
|
| รายละเอียดการผลิต: | โรงงานรีดเย็น | วัตถุดิบ: | สแตนเลส 201, 304, 430 |
|---|---|---|---|
| ความหนาของอินพุต: | 2.5mm | ความกว้างของอินพุต: | 750mm |
| ความหนาเอาท์พุท: | min. นาที 0.1mm 0.1mm | Max. สูงสุด coil weight น้ำหนักม้วน: | 8T ตามต้องการ |
| เส้นผ่านศูนย์กลางของขดลวดขาเข้า (ด้านใน / ด้านนอก): | Φ500/ Φ1600มม. ตามต้องการ | ความแรงของขดลวด: | T≤120KN |
| แสงสูง: | โรงสีโรลลิ่งสรีดเย็นแบบย้อนกลับ,SS430 โรงรีดเย็นแบบย้อนกลับ,โรงสีกลิ้ง CRM หกลูกกลิ้ง |
||
1. รายละเอียดสินค้า

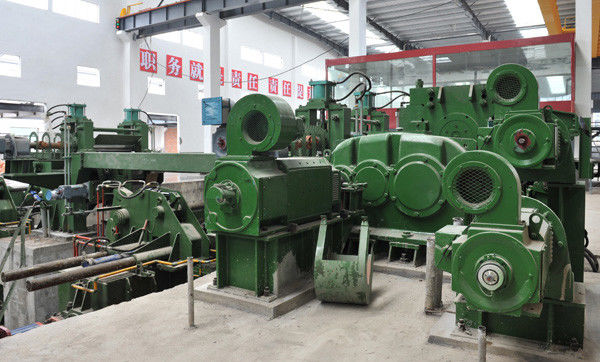

MA Φ120/Φ250/Φ580×850 ลูกกลิ้งหกลูกกลิ้งย้อนกลับโรงสี
2. ลักษณะ:
3. การไหลของกระบวนการ: (สำหรับการอ้างอิง)
Decoiler พร้อมรถโหลดคอยล์ → เครื่องหนีบปลายคอยล์ → เครื่องม้วนเก็บขดลวดซ้ายพร้อมรถคายประจุไฟฟ้า → แท่นทำงานก่อนโรงกลิ้ง → โรงรีดเย็น 6-hi → แท่นทำงานหลังจากโรงสีรีด → รีคอยล์ขวาพร้อมรถรีดขดลวด
4. องค์ประกอบอุปกรณ์:
4.1 อุปกรณ์เครื่องกล:
| ไม่. | คำอธิบาย | หน่วย | จำนวน |
| 1 | โรงสีกลิ้งหลักสี่สูง | ชุด | 1 |
| 2 | เครื่องขันสกรูไฟฟ้า | ชุด | 2 |
| 3 | อุปกรณ์ปรับสมดุลไฮดรอลิก | ชุด | 1 |
| 4 | เพลาเอนกประสงค์ | ชิ้น | 2 |
| 5 | ขายึดเพลาเอนกประสงค์ | ชุด | 1 |
| 6 | ชั้นเปลี่ยนลูกกลิ้งทำงาน | ชุด | 1 |
| 7 | อุปกรณ์เปลี่ยนลูกกลิ้งไฮดรอลิกของลูกกลิ้งสำรอง | ชุด | 1 |
| 8 | ชั้นเปลี่ยนลูกกลิ้งสำรอง | ชุด | 1 |
| 9 | แท่นแปรรูปหน้า/หลัง | ชุด | 2 |
| 10 | รีคอยล์ขยายไฮดรอลิก | ชุด | 2 |
| 11 | รถคอยล์ระบาย | ชุด | 2 |
| 12 | โบลท์รองพื้น | ชุด | 1 |
4.2 มอเตอร์ไฟฟ้า ระบบควบคุมไฟฟ้า:
| ไม่. | คำอธิบาย | หน่วย | จำนวน |
| 1 | มอเตอร์หลัก | ชุด | 1 |
| 2 | มอเตอร์รีคอยล์เลอร์ | ชุด | 2 |
| 3 | มอเตอร์แบบเกลียว | ชุด | 2 |
| 4 | การควบคุมไฟฟ้า | ชุด | 1 |
4.3 อุปกรณ์ของไหล:
| ไม่. | คำอธิบาย | หน่วย | จำนวน |
| 1 | ระบบไฮดรอลิกทั่วไป (รวมขาตั้งวาล์ว) | ชุด | 1 |
| 2 | สถานีไฮดรอลิกดัดด้วยลูกกลิ้ง (รวมขาตั้งวาล์ว) | ชุด | 1 |
| 3 | สถานีหล่อลื่นน้ำมันบาง | ชุด | 1 |
| 4 | ระบบหล่อลื่นน้ำมันและก๊าซ | ชุด | 1 |
| 5 | ระบบหล่อลื่นในกระบวนการ | ชุด | 1 |
5. พารามิเตอร์ทางเทคนิค (ตัวเลือก):
|
หมายเลขรุ่น พารามิเตอร์ทางเทคนิค |
650 | 750 | 850 |
| วัสดุ | เหล็กกล้าคาร์บอนและเหล็กกล้าอัลลอยด์ต่ำ | เหล็กกล้าคาร์บอนและเหล็กกล้าอัลลอยด์ต่ำ | เหล็กกล้าคาร์บอนและเหล็กกล้าอัลลอยด์ต่ำ |
| ความหนาของวัสดุ (มม.) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| ความกว้างของวัสดุ (มม.) | 400-500 | 500-650 | 600-750 |
| ความหนาของเอาต์พุต (มม.) | 0.18-0.5 | 0.18-0.5 | 0.18-0.5 |
| โรลลิ่งฟอร์ซ (KN) | 5500 | 6500 | 7500 |
| ขนาดลูกกลิ้งสำรอง (มม.) | Φ550×600 | Φ650×700 | Φ750×820 |
| ขนาดลูกกลิ้งกลาง (มม.) | / | / | Φ300/Φ280×820 |
| ขนาดลูกกลิ้งงาน (มม.) | Φ185/Φ165×650 | Φ205/Φ190×750 | Φ230/Φ205×850 |
| โหมดขับเคลื่อน | โดยลูกกลิ้งทำงาน | โดยลูกกลิ้งทำงาน | โดยลูกกลิ้งทำงาน |
| มอเตอร์หลัก | มอเตอร์กระแสตรง | มอเตอร์กระแสตรง | มอเตอร์กระแสตรง |
| ลด | กระปุกเกียร์รวม | กระปุกเกียร์รวม | กระปุกเกียร์รวม |
| Uncoiler (ขนาดเสริม) | Φ508/Φ610×650 | Φ508/Φ610×750 | Φ610×850 |
| Recoiler (ขนาดอุปกรณ์เสริม) | Φ508×650 | Φ508×750 | Φ508×850 |
| ความเร็วกลิ้ง (ม./นาที) | 180-480 | 240-600 | 240-600 |
| คลายความตึง (KN) | 30 | 35 | 45 |
| แรงดึงรีคอยล์เลอร์ (KN) | 10-70 | 10-80 | 10-90 |
| วิธีการขันสกรู | เครื่องกล/ไฮดรอลิก AGC | เครื่องกล/ไฮดรอลิก AGC | เครื่องกล/ไฮดรอลิก AGC |
หมายเหตุ: พารามิเตอร์ข้างต้นใช้สำหรับอ้างอิงเท่านั้น สามารถผลิตได้ตามความต้องการของลูกค้า
6. บรรจุภัณฑ์
เครื่องจะได้รับการแก้ไขภายในภาชนะด้วยลวดเหล็กและพิเศษสายรัด PETเพื่อให้แน่ใจว่าชิ้นส่วนทั้งหมดจะไม่เคลื่อนที่ในระหว่างการขนส่งและหลีกเลี่ยงความเสียหายใด ๆ ของเครื่องจักรและภาชนะ
7. ระยะเวลาการรับประกัน: 12 เดือน (ไม่รวมส่วนที่หักง่าย)
8. บริการและคุณสมบัติของเรา:
8.1 การออกแบบ:เรามีทีมงานด้านเทคนิคที่ครบถ้วนและมีประสบการณ์มากมายในการพัฒนาและออกแบบเครื่องจักรตามความต้องการและความต้องการของลูกค้า
8.2นี่เป็นอุปกรณ์ที่สมบูรณ์แบบและทนทานมากเรามีประสบการณ์มากกว่า 10 ปี
8.3เครื่องชนิดนี้มีคุณภาพดีที่สุดและราคาที่ดีที่สุดมีการวัดที่แม่นยำและใช้งานง่าย
8.4เราให้การสนับสนุนด้านเทคนิค (ทั้งก่อน ระหว่าง และหลังการขาย) การผลิต การติดตั้ง การว่าจ้างและการบำรุงรักษาให้กับลูกค้าทุกคน
8.5 ผลิตภัณฑ์ของเราได้ส่งออกไปยังหลายภูมิภาคและได้รับชื่อเสียงสูงเนื่องจากคุณภาพและราคาที่เหมาะสม
