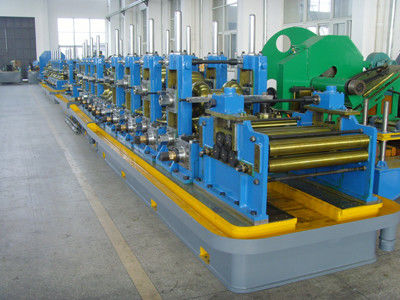

80m/min 0.8-3.0mm High Frequency Welding Tube Mill

80m/min 0.8-3.0mm High Frequency Welding Tube Mill
80m/min 0.8-3.0mm High Frequency Welding Tube Mill
80m/min 0.8-3.0mm High Frequency Welding Tube Mill 80m/min 0.8-3.0mm High Frequency Welding Tube Mill 80m/min 0.8-3.0mm High Frequency Welding Tube Mill

ภาพใหญ่ :  80m/min 0.8-3.0mm High Frequency Welding Tube Mill

รายละเอียดสินค้า:
สถานที่กำเนิด: อู๋ซีมณฑลเจียงซู
หมายเลขรุ่น: MA 50 โรงสีท่อเชื่อมความถี่สูง
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: ห่อฟิล์มและกล่องไม้
เวลาการส่งมอบ: 30-45 วันทำการ
เงื่อนไขการชำระเงิน: T / T, L / C

80m/min 0.8-3.0mm High Frequency Welding Tube Mill

ลักษณะ
ลักษณะ: โรงสีท่อเชื่อมความถี่สูง วัตถุดิบ: เหล็กกล้าคาร์บอน เหล็กแผ่นรีดเย็น เหล็กแผ่นรีดร้อนชนิดม้วนรีดร้อน
ความหนาท่อ: 0.5 มม. ~ 3.25 มม เส้นผ่านศูนย์กลางภายนอกของท่อกลม: 15-63mm
หลอดสี่เหลี่ยม: ต่ำสุด 10 x10 ~สูงสุด 50 x 50 mm หลอดสี่เหลี่ยม: ต่ำสุด 10 x 15 ~ สูงสุด 40x 60 mm
ความยาวความแม่นยำ: ± 3mm มอเตอร์ขับเคลื่อนหลัก: กระแสตรง 55kW×2
เครื่องเชื่อมเหนี่ยวนำ HF: 150 KW, โซลิดสเตต ขึ้นรูปสายความเร็ว: สูงสุด 100 M / นาที
แสงสูง:

โรงสีท่อเชื่อมความถี่สูง 80 เมตร/นาที

,

โรงสีท่อเชื่อมความถี่สูง 0.8-3.0 มม.

,

อุปกรณ์โรงสีท่อเชื่อม

1. ผลิตภัณฑ์ คำอธิบาย:

MA 50 เครื่องเชื่อมท่อความถี่สูงความหนาของท่อต่ำสุด 0.8 เหล็กกล้าคาร์บอน 3.0 มม. สูงสุดรีดเย็นแผ่นรีดร้อนรีดร้อน





2. บทนำ:

นี้ MA 50 โรงสีท่อเชื่อมความถี่สูง เป็นอุปกรณ์เฉพาะในการผลิตท่อเชื่อมแบบตะเข็บตรงความถี่สูงสำหรับท่อโครงสร้างและท่ออุตสาหกรรมขนาด Φ20มม.~Φ63มม. และความหนาของผนัง 0.8~3มม.ด้วยการออกแบบที่เพิ่มประสิทธิภาพ การเลือกใช้วัสดุที่ดีที่สุด และการแปรรูปและการม้วนที่แม่นยำ ทำให้ทั้งสายงานมีความแม่นยำสูงและความเร็วสูงภายในช่วงที่เหมาะสมของเส้นผ่านศูนย์กลางท่อและความหนาของผนัง สามารถปรับความเร็วในการผลิตท่อได้



3. ขั้นตอนการทำงาน:

80m/min 0.8-3.0mm High Frequency Welding Tube Mill 0

การคลายเกลียว→การสะสม→การปรับระดับ→การขึ้นรูป→การเชื่อม HF →การลบคม (ด้านนอก) →การทำความเย็น→การปรับขนาด→การยืดผม→การตัด→การคายประจุ



4.การกำหนดค่า:

คำอธิบาย ไม่จำเป็น
Decoiler ดับเบิ้ล/หัวเดียว/แมนนวล/นิวเมติก/ไฮดรอลิค
การเชื่อมเฉือนและก้น การเชื่อมด้วยมือ/นิวเมติก
สะสม ตัวสะสมแนวตั้ง/แนวนอน
หน่วยการขึ้นรูปและขนาด มอเตอร์กระแสตรง/มอเตอร์กระแสสลับ
เครื่องเชื่อม HF ที่เป็นของแข็ง ช่างเชื่อมแบบทึบ/แบบบูรณาการ
คอมพิวเตอร์เลื่อยบิน เลื่อยร้อน/เลื่อยเย็น
โต๊ะหมด การหมุนเวียนแบบพาสซีฟ/นิวเมติก





5. พารามิเตอร์ทางเทคนิค:

หมายเลขรุ่น MA50 MA60 MA76 MA89
เส้นผ่านศูนย์กลางภายนอก Φ20~63 มม. Φ25~76MM Φ32~89 มม. Φ35~102 มม.
ความหนาของผนัง 0.8~3.0 มม. 1.0~3.2 มม. 1.2~3.75 มม. 1.2~4.0 มม.
ความเร็วในการผลิต 0~80 ม./นาที 0~80 ม./นาที 0~70 ม./นาที 0~70 ม./นาที
กำลังขับมอเตอร์ 90 กิโลวัตต์*2 ชุด 90 กิโลวัตต์*2 ชุด 132 กิโลวัตต์*2 ชุด 132 กิโลวัตต์*2 ชุด
กำลังเครื่องเชื่อม HF 200 กิโลวัตต์ 200 กิโลวัตต์ 300 กิโลวัตต์ 300 กิโลวัตต์

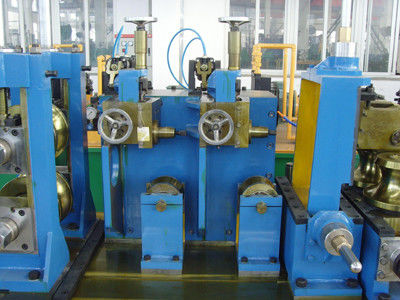

6. ภาพถ่ายเพื่อการอ้างอิง:

80m/min 0.8-3.0mm High Frequency Welding Tube Mill 1



80m/min 0.8-3.0mm High Frequency Welding Tube Mill 2

80m/min 0.8-3.0mm High Frequency Welding Tube Mill 3

80m/min 0.8-3.0mm High Frequency Welding Tube Mill 4



7. ข้อกำหนดทางเทคนิค:

  • วัสดุที่ต้องดำเนินการ: เหล็กกล้าคาร์บอน เหล็กแผ่นรีดเย็น ม้วนแถบพรีกรีดร้อน
  • เกรดเหล็ก: คาร์บอน 0.2%
  • ประเภทสินค้า: ท่อกลม, ท่อสี่เหลี่ยม, ท่อสี่เหลี่ยม และ ท่อกลวง
  • เส้นผ่านศูนย์กลางภายนอกท่อกลม: 15-63mm
  • ท่อเหลี่ยม : ต่ำสุด 10 x10 สูงสุด 50 x 50 mm
  • ท่อสี่เหลี่ยม: ต่ำสุด 10 x 15 สูงสุด 40x 60 mm
  • ความหนาของท่อ: ต่ำสุด 0.5 สูงสุด 3.25 mm
  • ความเร็วในการขึ้นรูป: สูงสุด 100 ม./นาที (ผลิตท่อสี่เหลี่ยมและสี่เหลี่ยมที่ความเร็วต่ำซึ่งขึ้นอยู่กับอัตราส่วนความหนาของผนัง)
  • ความยาวตัดท่อ: ต่ำสุด 4 สูงสุด 12 เมตร
  • ความแม่นยำของความยาว: ± 3mm
  • มอเตอร์ขับเคลื่อนหลัก: DC 55kW×2
  • องค์ประกอบของเส้น:
  • Uncoiler แมนเดรคู่
  • ช่างเชื่อม TIG
  • ตัวสะสมแถบแนวนอน / ตัวสะสมกรง
  • ส่วนการขึ้นรูป การเชื่อม การทำความเย็นและการปรับขนาด
  • คอมพิวเตอร์บินเลื่อยตัด
  • โต๊ะม้วนหนีศูนย์, ตัวสะสมตารางตรวจสอบ
  • เครื่องเชื่อมเหนี่ยวนำโซลิดสเตต HF: 150 KW, โซลิดสเตต (หรือ 200KW, ประเภทหลอดสูญญากาศ)
  • ม้วน: ม้วนผลิตขึ้นตามมาตรฐาน AISI D3 D2 หรือ E52100
  • ตู้ควบคุมไฟฟ้า

8. บรรจุภัณฑ์

80m/min 0.8-3.0mm High Frequency Welding Tube Mill 5

เครื่องจะได้รับการแก้ไขภายในภาชนะด้วยลวดเหล็กและสายรัด PET พิเศษเพื่อให้แน่ใจว่าชิ้นส่วนทั้งหมดจะไม่เคลื่อนที่ระหว่างการขนส่งและหลีกเลี่ยงความเสียหายใด ๆ ของเครื่องจักรและภาชนะ



9. ระยะเวลาการรับประกัน: 12 เดือน (ไม่รวมส่วนที่หักง่าย)



10. บริการและคุณสมบัติของเรา:

10.1 การออกแบบ:เรามีทีมงานด้านเทคนิคที่ครบถ้วนและมีประสบการณ์มากมายในการพัฒนาและออกแบบเครื่องจักรตามความต้องการและความต้องการของลูกค้า
10.2นี่เป็นอุปกรณ์ที่สมบูรณ์แบบและทนทานมากเรามีประสบการณ์มากกว่า 10 ปี

10.3เครื่องชนิดนี้มีคุณภาพดีที่สุดและราคาที่ดีที่สุดมีการวัดที่แม่นยำและใช้งานง่าย

10.4เราให้การสนับสนุนด้านเทคนิค (ทั้งก่อน ระหว่าง และหลังการขาย) การผลิต การติดตั้ง การว่าจ้างและการบำรุงรักษาให้กับลูกค้าทุกคน
10.5 ผลิตภัณฑ์ของเราได้ถูกส่งออกไปยังหลายภูมิภาคและได้รับชื่อเสียงสูงเนื่องจากคุณภาพและราคาที่เหมาะสม
