รายละเอียดสินค้า:
|
| ความหนา: | 4、0.4มม.—3.0มม | ความกว้าง: | 500-1500มม |
|---|---|---|---|
| เส้นผ่านศูนย์กลางภายในคอยล์: | φ508mm、φ610mm | เส้นผ่านศูนย์กลางภายนอกคอยล์: | φ1000mm—φ1800mm |
| น้ำหนักม้วน: | 20 ตัน | แถบ: | 3-50 แถบ |
| คำพูดของสาย: | 0-150ม./นาที | ทิศทาง: | ซ้ายไปขวา |
| แสงสูง: | เครื่องขึ้นรูปโปรไฟล์ U 3.15-4.75 มม.,เครื่องขึ้นรูปโปรไฟล์ U 12m / นาที,เครื่องขึ้นรูปม้วนอัตโนมัติ 30KW |
||
1. ชื่อผลิตภัณฑ์:

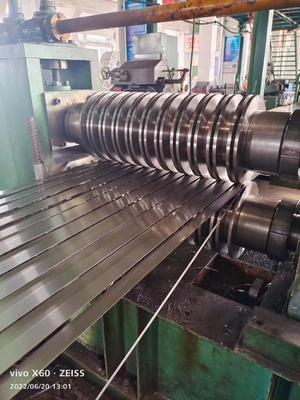

เครื่องตัดแบบหนาสำหรับม้วนความกว้าง 1500 มม. พร้อมความจุความแม่นยำสูง
2. คำอธิบาย:
อุปกรณ์นี้ใช้ในการตัดเหล็กม้วนดิบตามยาวจนถึงเหล็กม้วนสำเร็จรูปตามความกว้างที่ต้องการด้วยการเปลี่ยนหัวกัดของวัสดุที่แตกต่างกัน จึงสามารถตัดขดลวดเหล็กและขดลวดโลหะที่ไม่ใช่เหล็กตามข้อกำหนดและเกรดต่างๆ ตามยาว และเตรียมช่องว่างสำหรับกระบวนการถัดไป (เช่น การรีด การเชื่อมท่อ การดัดเย็น การขึ้นรูป การปั๊มขึ้นรูป โปรไฟล์การเชื่อม ฯลฯ )
3. กระบวนการทางเทคนิค:
การเตรียมวัสดุ - การขนส่งและการโหลด - การแขวนและการคลายม้วน - การกดและการระบาย - หัวพลั่ว หัวกดตรงและที่รองลวดไกด์ - ตัวปรับระดับเริ่มต้นสำหรับการบีบลาก - หัวแถบเหล็กและเครื่องตัดแผ่นท้าย - โครงรองรับห่วงด้านหน้า (หลุมวน) - การจัดแนวไกด์ - โฮสต์เฉือนตามแนวยาว - ตารางคู่มือการเปลี่ยน - ที่ม้วนลวดด้านข้าง - ดรัมดึงลวดด้านข้าง - กลไกการกดหาง - โครงรองรับลูปเปอร์ด้านหลัง (ลูปเปอร์) - การลดแรงดึงก่อนการแยก - เครื่องแยกหยิก - แรงเฉือนแยก - การสนับสนุนส่วนหัวคู่มือผลิตภัณฑ์สำเร็จรูป - การตัดและการกด - โฮสต์ที่คดเคี้ยว - การทำให้ว่างเปล่าและการขนส่ง - การระบายออกและการบรรจุภัณฑ์
4. พารามิเตอร์ทางเทคนิคหลัก
| คำอธิบาย | พารามิเตอร์ทางเทคนิค |
| วัสดุ | Q195,Q215,SPCC; |
| ความหนาของวัสดุ | 0.4mm-3.0mm; |
| ความกว้างของวัสดุ | 500mm-1500mm; |
| เส้นผ่านศูนย์กลางภายในคอยล์ | φ508mm,φ610mm |
| เส้นผ่านศูนย์กลางภายนอกของ Doil | φ1000mm-φ1800mm |
| น้ำหนักม้วน | ≤25ตัน |

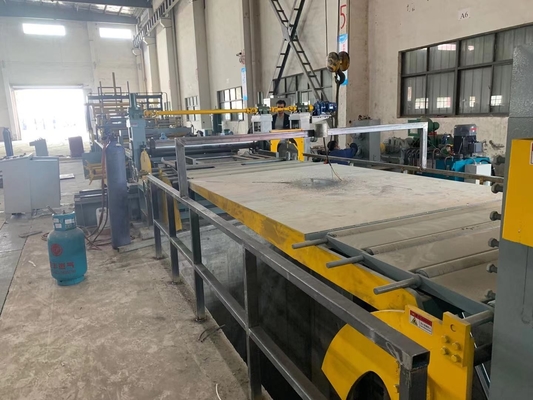

5. เค้าโครงเส้นทั้งหมด
