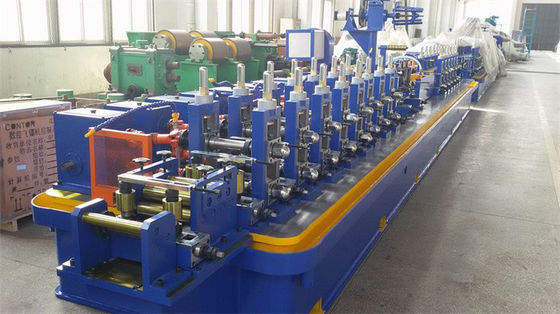

การออกแบบ Roll Pass 3.0mm-10.0mm HF Welded Tube Mill

1. ชื่อผลิตภัณฑ์:

ท่อเชื่อมความถี่สูงสำหรับผลิตท่อประเภทต่างๆ รุ่น MA325

2. บทนำ:

เครื่องทำท่อเชื่อมหรือที่เรียกว่าเครื่องทำท่อเชื่อมหรือเครื่องทำท่อใช้ในการผลิตผลิตภัณฑ์ประเภทต่างๆเช่นชนิดกลมชนิดสี่เหลี่ยมและชนิดสี่เหลี่ยมอุปกรณ์นี้ใช้การออกแบบแบบโรลพาส ดังนั้นสายการผลิตจึงสามารถผลิตท่อเหล็กเชื่อมที่มีคุณสมบัติของการตัดเฉือนคุณภาพดีและการประกอบที่มีความแม่นยำ

บริษัท MAZS ของเรามีความเชี่ยวชาญในการผลิตเครื่องทำท่อเชื่อม จึงมีเส้นผ่านศูนย์กลางและความหนาของผนังต่างกันในขณะเดียวกัน เราสามารถออกแบบและผลิตสินค้าตามความต้องการของลูกค้า

แอปพลิเคชัน:

สายการผลิตท่อเชื่อมเหมาะสำหรับการผลิตท่อเชื่อมแบบตรงที่มีเครื่องเชื่อมแบบเหนี่ยวนำความถี่เครื่องนี้สามารถเชื่อมท่อสี่เหลี่ยมหรือสี่เหลี่ยมได้ด้วย

เนื่องจากท่อแต่ละเส้นมีเส้นผ่านศูนย์กลางต่างกัน จึงสามารถแบ่งออกได้เป็นประเภทต่างๆ ดังนี้

3. MA325 พารามิเตอร์ทางเทคนิค:

วัสดุที่ต้องดำเนินการ: เหล็กกล้าคาร์บอน, เหล็กแผ่นรีดร้อนชนิดม้วนก่อนกรีดเย็นเกรดที่สามารถเชื่อมได้สูงสุดคาร์บอน 0.2%

ประเภทการผลิต: ท่อกลม, สี่เหลี่ยมจัตุรัส, สี่เหลี่ยมจัตุรัสและสี่เหลี่ยมกลวง

เส้นผ่านศูนย์กลางภายนอกของท่อกลม: ต่ำสุด 114, สูงสุด 273 มม.

ส่วนสี่เหลี่ยมกลวง: ต่ำสุด 130 x130, สูงสุด 215 x 215 mm

ส่วนกลวงสี่เหลี่ยม: ต่ำสุด 80x 100, Max140x 200 mm

ความหนาของท่อ: ต่ำสุด 3.0 มม. สูงสุด 10.0 มม. (X70≤8 มม.)

ความเร็วในการขึ้นรูป: สูงสุด 45m / นาที

(รูปทรงสี่เหลี่ยมและสี่เหลี่ยมกลวงผลิตที่ความเร็วต่ำกว่าขึ้นอยู่กับอัตราส่วนความหนาของผนัง)

ความยาวตัดท่อ: ต่ำสุด 4 สูงสุด 12 เมตร

ความแม่นยำของความยาว: ± 3mm
