รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องรีดเย็นแบบพลิกกลับได้สูงสี่ด้าน 500 มม. | ขนาดคอยล์เข้า: | 2.0~3.0×400 mm |
|---|---|---|---|
| ขนาดคอยล์เอาท์พุต: | 1.0～2.0×400 | ขนาดคอยล์: | outer diameter Max. เส้นผ่านศูนย์กลางภายนอกสูงสุด 1600 mm 1600 มม. |
| น้ำหนักคอยล์: | Max. แม็กซ์ 5T 5T | เส้นผ่านศูนย์กลางภายในของคอยล์: | 508mm |
| ความดันกลิ้ง: | Max. แม็กซ์ 3500 KN 3500 KN | ความเร็วในการกลิ้ง: | Max. แม็กซ์ 150 m/min 150 ม./นาที |
| ความสูงของหน่วยทำงาน: | 1,000 มม. | ทิศทางการทำงานของหน่วย: | ซ้ายไปขวา (ผู้ใช้ตัดสินใจเอง) |
| เน้น: | เครื่องขึ้นรูปม้วนแผงผนัง 0.3-0.8 มม. เครื่องขึ้นรูปม้วนแผงผนัง CE อุปกรณ์ขึ้นรูปม้วน 15 ม. / นาที,CE wall panel roll forming machine,15m/min roll forming equipment |
||
1. ชื่อผลิตภัณฑ์

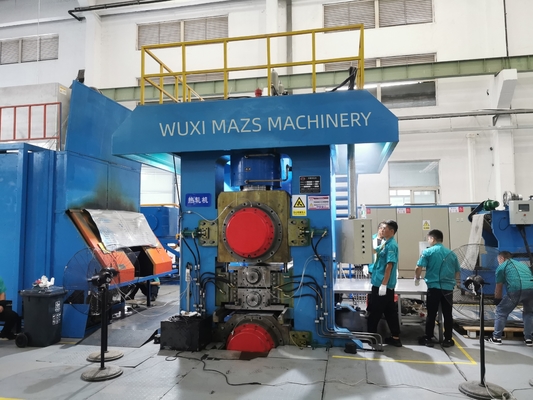

MAØ175×500/Ø460×470 500mm Four-High Reversible Cold Rolling Mill line Siemens 6RA80 series full digital
2. การสมัคร:
ใช้สำหรับรีดเหล็กกล้าคาร์บอนและเหล็กกล้าผสมต่ำที่มีความกว้าง 400 มม. ความหนาของผลิตภัณฑ์สำเร็จรูป 1.0 มม. ~ 2.0 มม.
3. กระบวนการไหล:
กำลังโหลด→คลายเกลียว→หยิก→การตัดหัวแบนตรง→ห่วงเชื่อม (ตะเข็บทดสอบการเชื่อม) →ศูนย์ม้วนแนวตั้ง→
สร้างห้าม้วน→โรงรีดเย็นสี่สูง→ Recoiler →ขนถ่าย
4. ข้อกำหนดทางเทคนิคหลัก:
| เลขที่ | พารามิเตอร์ทางเทคนิค | |
| 1 |
สถานะวัตถุดิบ |
เหล็กกล้าคาร์บอนธรรมดา |
| 2 |
ขนาดคอยล์เข้า |
2.0~3.0×400 mm |
| 3 |
ขนาดคอยล์เอาท์พุต |
1.0～2.0×400 mm |
| 4 |
ความดันกลิ้ง |
แม็กซ์3500 KN |
| 5 |
ความเร็วในการกลิ้ง |
แม็กซ์150 ม./นาที |
| 6 |
คลายความตึงเครียด |
แม็กซ์30 KN |
| 7 |
เส้นผ่านศูนย์กลางการขยายตัวของดรัมรีคอยล์เลอร์ |
แม็กซ์508 มม.;นาที.495 มม. |
5.ขอบเขตการจัดหา
| ไม่
|
เนื้อหาของซัพพลาย |
จำนวน |
ผู้ผลิต |
ผู้ซื้อ |
ข้อสังเกต |
| ฉัน |
ชิ้นส่วนเครื่องกล |
||||
|
1 |
รถคอยล์ |
1 ชุด |
√ | ||
|
2 |
Uncoiler |
1 ชุด |
√ | ||
|
3 |
ที่หนีบผมตรง |
1 ชุด |
√ | ||
|
4 |
เครื่องตัดแนวนอน |
1 ชุด |
√ | ||
|
5 |
แท่นเชื่อม |
1 ชุด |
√ | ||
|
6 |
ห่วง |
1 ชุด |
√ | ||
|
7 |
ใส่หยิกและให้อาหาร |
1 ชุด |
√ | ||
|
8 |
ห้าลูกกลิ้งสร้าง |
1 ชุด |
√ | ||
|
9 |
เครื่องสีหลัก |
2sets |
√ | ||
|
10 |
4 ชิ้น |
√ | |||
|
11 |
กล่องเกียร์รวม |
1 ชุด |
√ | ||
|
12 |
หน่วยลูกกลิ้งแลกเปลี่ยน |
2 ชุด |
√ | ||
|
13 |
ป้ายทางออก |
1 ชุด |
√ | ||
|
14 |
รีคอยล์เลอร์ |
1 ชุด |
√ | ||
|
15 |
ขนถ่ายรถเข็น |
1 ชุด |
|||
|
16 |
ฐานและข้อต่อ |
1 ชุด |
|||
| II |
อุปกรณ์ไฮดรอลิก |
||||
|
1 |
สถานีหล่อลื่นน้ำมันบาง |
1 ชุด |
√ | ||
|
2 |
สถานีไฮดรอลิกแรงดันต่ำ |
1 ชุด |
√ | ||
|
3 |
สถานีไฮดรอลิกสำหรับการดัดด้วยลูกกลิ้ง |
1 ชุด |
√ | ||
|
4 |
ระบบหล่อลื่นอิมัลชัน |
1 ชุด |
√ | ||
| สาม |
มอเตอร์และอุปกรณ์ควบคุมไฟฟ้า |
||||
|
1 |
มอเตอร์หลัก |
2set |
√ | ||
|
2 |
มอเตอร์รีคอยล์เลอร์ |
1 ชุด |
√ | ||
|
3 |
อุปกรณ์ส่งกำลังและระบบ PLC |
1 ชุด |
√ | ||
|
4 |
อุปกรณ์ขับเคลื่อนกระแสตรงของโรงสีกลิ้งหลัก |
1 ชุด |
√ | ||
|
5 |
อุปกรณ์ขับ DC ของ coiler |
1 ชุด |
√ | ||
|
6 |
กล่องปฏิบัติการ |
1sets |
√ | ||
| IV |
ส่วนอื่นๆ |
||||
|
1 |
อุปกรณ์เกจวัดความหนา |
2 ชุด |
√ |
ให้บริการโดยผู้ใช้ |
|
|
2 |
การติดตั้งสายไฟและสายไฟในโรงงาน |
1 ชุด |
√ |
ให้บริการโดยผู้ใช้ |
|
|
3 |
งานวางท่อ |
1 ชุด |
√ |
ให้บริการโดยผู้ใช้ |
|
|
4 |
โบลท์เท้าและบล็อค |
1 ชุด |
√ |
ให้บริการโดยผู้ใช้ |
|
|
5 |
รั้วโรงงานและแผ่นปิด |
1 ชุด |
√ |
ให้บริการโดยผู้ใช้ |
|
|
6 |
ตู้จำหน่ายไฟฟ้าแรงต่ำ |
1 ชิ้น |
√ |
ให้บริการโดยผู้ใช้ |
|
|
7 |
ระบบฮาร์มอนิก |
1 ชุด |
√ |
ให้บริการโดยผู้ใช้ |
|
